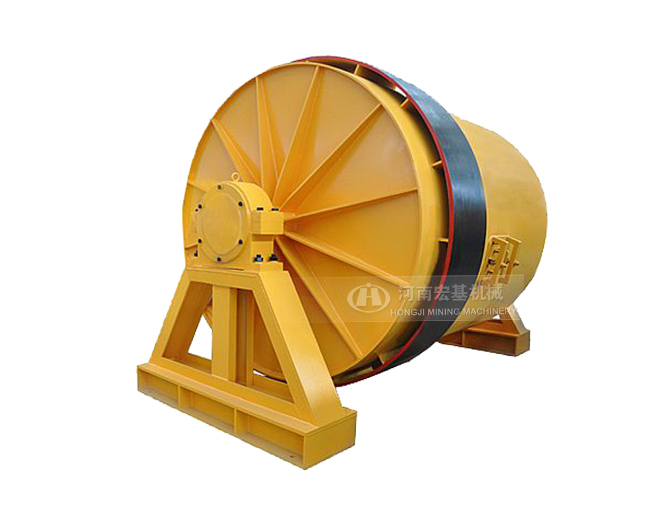

陶瓷球磨機是球磨機的一種，其與一般球磨機區別就是它的襯板是由陶瓷制成的，其容量較小，適用于小批量物料的混合和研磨，即可干磨也可濕磨。
陶瓷球磨機結構組成：

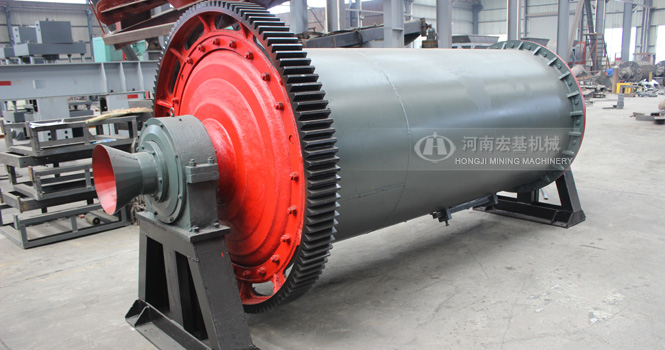

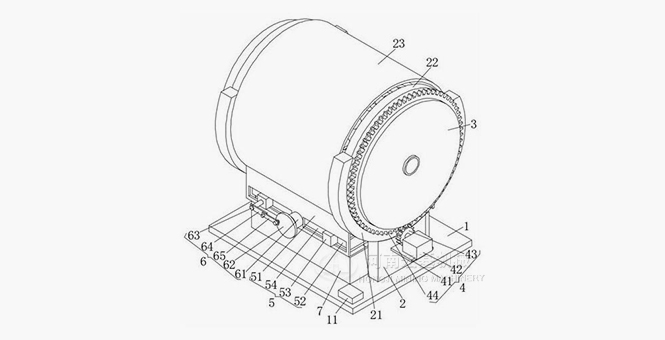

陶瓷球磨機為臥式筒形旋轉裝置，由給料部、出料部、回轉部、傳動部（減速機，小傳動齒輪，電機，電控）等主要部分組成。外沿齒輪傳動，兩倉，格子型球磨機。中空軸采用鑄鋼件，內襯可拆換，回轉大齒輪采用鑄件滾齒加工，筒體內鑲有耐磨襯板，具有良好的耐磨性。物料由進料裝置經入料中空軸螺旋均勻地進入磨機一倉，該倉內有階梯襯板或波紋襯板，內裝不同規格鋼球，筒體轉動產生離心力將鋼球帶到一定高度后落下，對物料產生重?fù)艉脱心プ饔谩Ｎ锪显谝粋}達到粗磨后，經單層隔倉板進入二倉，該倉內鑲有平襯板，內有鋼球，將物料進一步研磨。粉狀物通過卸料箅板排出，完成粉磨作業。
|
型號 |
生產能力（噸/次） |
筒體轉速（r/min） |
電機功率 |
機重 |
|
TCQ910×1120 |
0.2 |
36 |
5.5-11 |
2.6 |
|
TCQ1200×1400 |
0.5 |
32 |
11-18.5 |
4.3 |
|
TCQ1500×1800 |
1 |
28 |
15-22 |
6.5 |
|
TCQ1800×2100 |
1.5 |
26 |
18.5-30 |
8.8 |
|
TCQ2100×2100 |
2.5 |
22 |
22-37 |
13 |
|
TCQ2200×2400 |
3 |
20 |
28-45 |
15 |
|
TCQ2500×2900 |
5 |
16 |
37-55 |
19 |
|
TCQ2800×3700 |
8 |
14.5 |
55-75 |
26 |
|
TCQ3000×3700 |
10 |
14 |
75-90 |
32 |
